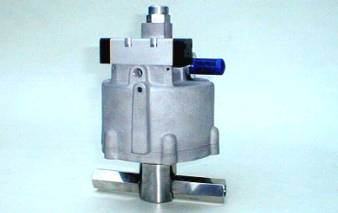

POMPE OLEOPNEUMATICHE DI LINEA    Mod. PP5H e PP5W

Pressioni  30 700 bar



Pompa semplice, compatta, sicura

6 diversi rapporti standard

Pressioni: da 30 a 700 bar

 Oltre ai bloccaggi trova svariate altre applicazioni

Versioni standard previste per olio e acqua

Pressione di uscita regolabile semplicemente regolando la pressione d'aria in entrata

Pu operare solo in posizione verticale

Pressione aria: 1 8 bar

Le pompe idropneumatiche si prestano molto bene per gli impianti di bloccaggio, in quanto riescono a mantenere la pressione voluta senza consumare energia, n riscaldare olio, n usurare componenti.

Possono essere lasciate inserite, senza timori, anche nelle giornate di riposo del personale. Sono sempre pronte a ripristinare eventuali piccole perdite.

La zona alta pressione facilmente intercambiabile ed eseguibile con materiali di caratteristiche diverse (es.: resistenti all'ossidazione e all'abrasione) che meglio si adattano all'impiego specifico.

Il nostro ufficio tecnico a disposizione per studiare e realizzare su richiesta versioni speciali per impieghi con fluidi particolari.

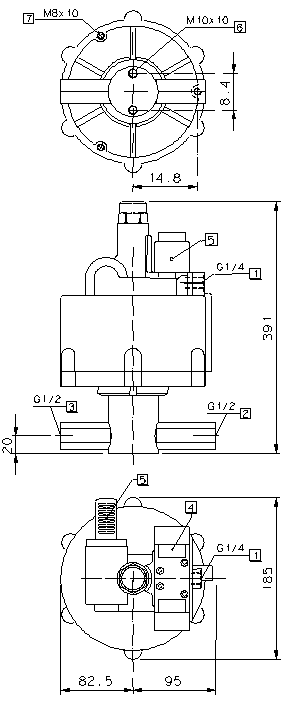

1

 Entrata aria a bassa pressione

2

 Bocca di aspirazione liquido

3

 Uscita liquido alta pressione

4

 Valvola pneumatica invertitrice

5

 Silenziatore di scarico aria

6

 Nr. 2 fori di fissaggio ad eventuale telaio

7

 Nr. 3 fori di fissaggio a eventuale coperchio di serbatoio (pompante semiimmerso)

8

 Spillo di spostamento manuale del cursore della valvola invertitrice





PORTATE

La portata variabile: a vuoto di 2-3 l/min. indi decresce fino ad azzerarsi in condizione di equilibrio.





TIPO

FATTORE

DI

MOLTIPLIC.

ARIA

5 bar

8 bar

per

OLIO

per

ACQUA

OLIO

bar

bar

PP5H10

PP5H18

PP5H30

PP5H46

PP5H69

PP5H99

PP5H10

PP5H18

PP5H30

PP5H46

PP5H69

PP5H99

10,0

18,0

30,8

46,5

69,4

100,0

  45

  80

135

204

320

445

  75

130

215

325

510

710
