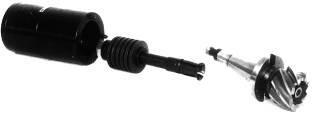

BLOCCAGGIO per PORTAUTENSILI     Mod. BLU

con PINZE per CODULI DIN 69872 e ISO 7388/2B  -  ANSI B.5.50



Di normale impiego sui centri di lavoro e unità di foratura per il cambio automatico degli utensili

Bloccaggio meccanico

Sbloccaggio oleodinamico

Lavorazione mandrino semplificata

CARATTERISTICHE TECNICHE

TIPO

TRAZIONE TEORICA AI CODULI

PRESSIONE

MINIMA

SBLOCCAGGIO

ISO 40

KN

ISO 45

KN

ISO 50

KN

BLU1L

BLU1P

10,5

-

8,5

15

7,6

13,8

40

70

BLU2L

BLU2P

10

-

8,4

16,3

7,5

14,5

40

80
DENOMINAZIONE DEL SOLO GRUPPO PINZA    (Parte avvitata al tirante)
PER CODULI ANSI PER CODULI DIN
TIPO CONO TIPO CONO

PNA40

PNA45

PNA50

ISO40

ISO45

ISO50

PND40

PND45

PND50

ISO40

ISO45

ISO50



PRESCRIZIONI PER SEDI CONI A D E M N K

ISO 40

ISO 45

ISO 50

28

36

43

35

45

54

9

12

14

76

84

95

74

82

93

4,2

6

7

N.B. le superfici di scorrimento pinza dovranno essere temperate ed avere rugosità Rz10



[ 1 ] K = corsa di apertura pinza (uguale per i coduli DIN e ANSI)

 [ 2 ] Corsa di espulsione portautensile

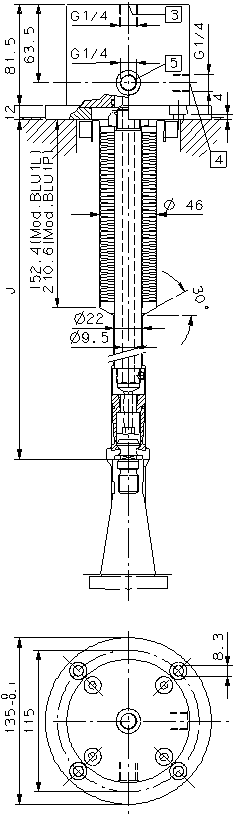

Mod. BLU1L  e  BLU1P

(Molle incassate nel mandrino)

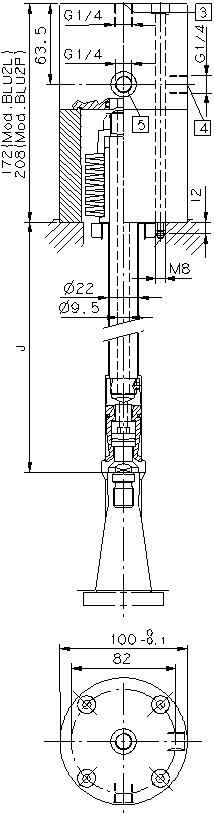

Mod. BLU2L  e  BLU2P

(Molle esterne al mandrino)

3

 Bocca mandata olio per apertura pinza

4

 Corsa di espulsione portautensile

5

 Bocca di mandata aria per pulizia cono (solo a pinza aperta e mandrino fermo)

N.B.:è possibile fornire versioni con cilindro a semplice effetto con ritorno a molla. Aggiungere “V1” al codice. Es.: BLU2L300A40V1
