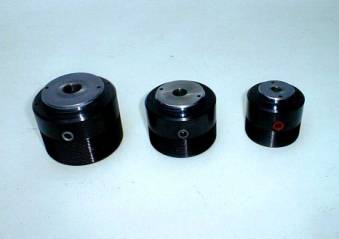

CILINDRI FORATI  Mod. CMF    con molle a tazza

Ingombro contenuto

Particolarmente adatti a bloccaggi su pallet

Semplice effetto

Bloccaggio meccanico

Sbloccaggio oleodinamico

3 modelli diversi

Pressioni di sbloccaggio abbastanza contenute

Molle a diagramma sforzo/freccia quasi rettilineo

Pressione massima tollerata: 350 bar

Sono cilindri a corsa relativamente lunga e quindi adatti al bloccaggio pezzi in lavorazione.

Come condizione nominale di lavoro è stata scelta quella che consente ancora 1 mm di corsa del cilindro.

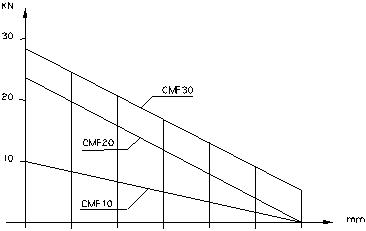

Se si sceglie un'altra condizione di bloccaggio con corsa di apertura o sforzo maggiore impostarli in base ai diagrammi sottoriportati.

mm.

0 (1)

1 (2)

2

3

4

5

6

(1) Stelo totalmente rientrato

(2) Posizione bloccaggio nominale

(3) Gli sforzi sono stati diminuiti del 5% per tener

     conto dell'atrito delle molle

(4) Le pressioni teoriche sono state aumentate del

     5% per tenere conto dell'atrito molle

KN

(3)

CMF10

CMF20

CMF30

9,8

23,6

28,5

8,2

19,8

25

6,8

16

21,4

5,1

12,2

17,6

35

8,3

13,8

1,7

4,2

9,8

-

-

5,6

BAR

(4)

CMF10

CMF20

CMF30

169

278

269

133

234

236

110

189

202

83

144

166

57

98

130

28

50

93

-

-

53

TIPO

FORZA

NOMINALE

AREA

ATTIVA

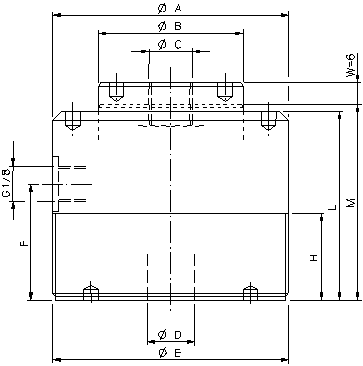

QUOTE mm

KN

cm²

A

B

C

D

E

F

H

L

M

CMF10

CMF20

CMF30

8,2

19,8

25

6,9

9,4

11,8

65

80

95

40

55

70

M12

M16

M20

13

17

21

M65x1,5

M80x2

M95x2

32

36

46

25

28

38

52

56

66

54

58

68
