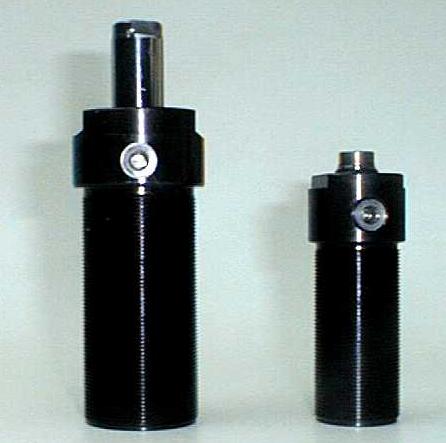

CILINDRI FILETTATI   mod. BLC  -  BLD

350 -bar     Sforzi da 6,2 a 83 KN     Corse da 22 a 70 mm

 BLC    BLD



     3 modelli BLC a semplice effetto in tiro e ritorno a molla

     6 modelli BLD a doppio effetto

     Pressione massima 350 bar

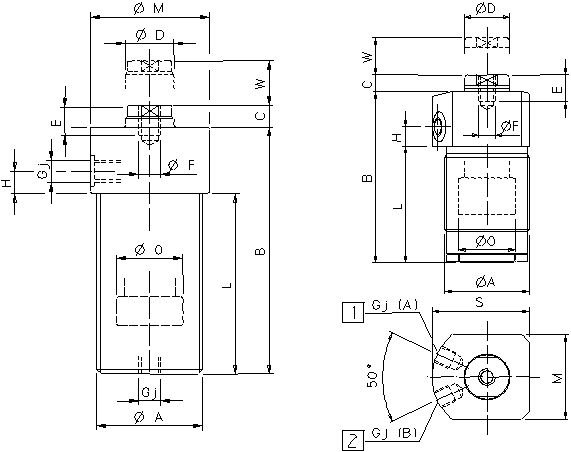

               Mod. BL*36                                      Mod. BL*48 - BL*80

1 Bocca olio di spinta

N.B.:nei modelli BLC48 e BLC80 la bocca (A) è tappata con un silenziatore a pastiglia

2 Bocca olio di richiamo



MODELLI DISPONIBILI

TIPO

SFORZI A 350 BAR

SEZIONI

Corsa

W

mm

OLIO

Q U O T E  in mm.

Gj

GAS

Spinta

Tiro

Spinta

Tiro

Spinta

Tiro

Sp.

Tiro

A

B

C

D

E

F

H

S

L

M

O

Tonn.

KN

cm2

cm3

BLC36

BLD36

-

1,35

0,64

-

13,30

6,27

-

3,80

1,79

22

50

18

4,3

9,6

M36x1,5

102

9

16

15

M8

18

-

28

40

22

1/8

BLC48

BLD48A

 BLD48B

-

2,87

2,87

1,11

-

28,13

28,13

10,96

-

8,03

8,03

3,13

28

28

41

-

22,5

32,9

8,77

8,77

12,8

M48x1,5

97

97

110

10

25

16

M10

11

55

66

66

79

48

32

1/8

BLC80

BLD80A

BLD80B

BLD80C

-

8,47

8,47

8,47

4,42

-

83,11

83,11

83,11

43,44

-

23,74

23,74

23,74

12,41

42

42

58

70

-

99,7

137,7

166

52,12

52,12

72

86,8

M80x2

140

125

140

140

12

38

31

M16

15

86,5

105

90

105

105

80

55

1/4
