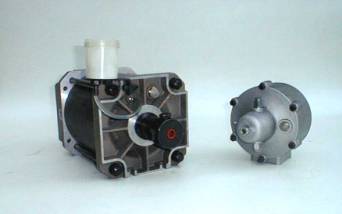

MOLTIPLICATORI DI PRESSIONE ARIA/OLIO

Per circuiti singoli a semplice effetto     -     Da 90 a 700 bar



Azionamento a semplice effetto e ritorno a molla

Corredati di serbatoio di recupero

  Possono assumere tutti gli orientamenti (ruotando opportunamente il serbatoio di recupero)

3 diverse dimensioni

14 diversi modelli

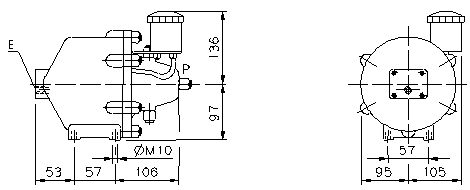

Modelli OE00426



E = Entrata aria Ø Gj3/8”

P =  no. 3 bocche uscita olio  Ø Gj1/8”

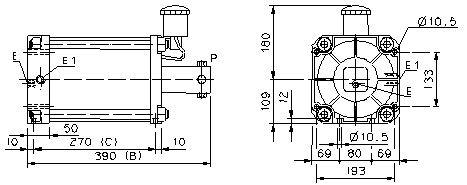

Modelli MPA201

E = Entrata aria Ø Gj3/8”

E1 = Entrata aria Ø Gj1/2”

P =  no. 5 uscite olio Ø Gj3/8”

Oltre ai piedini sono previsti no. 4 fori  Ø 10,5 nella flangia posteriore per l’ancoraggio in verticale

MODELLI DISPONIBILI

TIPO

RAPPORTO

SEZIONI

CAPACITà

OLIO

PRESSIONE

MASSIMA

OLIO

PRESSIONE

MASSIMA

ARIA

VOLUME

MASSIMO

ARIA

PESO

cm3 bar bar litri kgp

OE00426/23

OE00426/48

1 / 23,5

1 / 48

35

17

180

370

8

1

5

MPA201/12

MPA201/22

MPA201/32

MPA201/51

MPA201/64

MPA201/100

1 / 11,9

1 / 22,6

1 / 32,6

1 / 51

1 / 64

1 / 100

330

173

120

77

68

39

90

175

250

400

500

700

8

8

8

8

8

7

4

17,5
