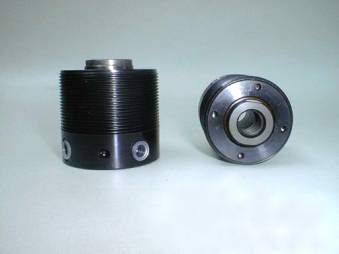

CILINDRO FORATO a doppio effetto mod. BLF

350 bar     Sforzi da 15 - 30 - 51 KN     Corse 6 mm.





3 diversi modelli

Stelo forato e filettato internamente

Ancoraggio con 2 viti sul fondello oppure con ghiere sulla camicia filettata

Esecuzione compatta



Sono cilindri a doppio effetto e vengono utilizzati nelle applicazioni dove sia necessario sostituire il bloccaggio manuale con uno oleodinamico. Lavorano normalmente in spinta; ma possono essere utilizzati anche in tiro. Consentono l’alloggiamento assiale di un tirante tramite il quale l’azione di spinta viene a trasformarsi in traente.

Questi cilindri possono essere utilizzati in operazioni di pressatura, punzonatura, graffatura, bloccaggio di slitte o lardoni, e per il bloccaggio di pezzi su attrezzature per macchine utensili.

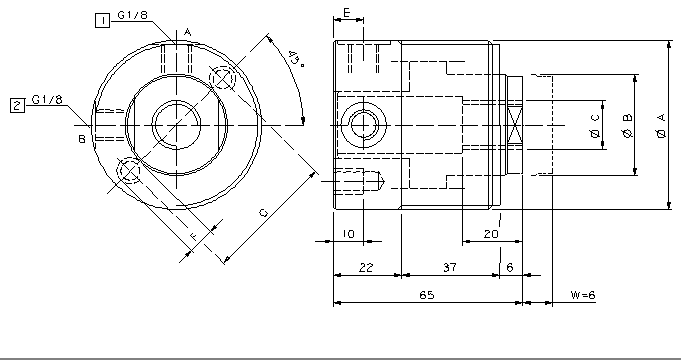

1

Bocca olio di spinta

2

Bocca olio di richiamo
Pressione max.: 350 bar
Corsa max. W: 6 mm

MODELLI DISPONIBILI

TIPO

SFORZO in SPINTA A 350 bar

SFORZO in TIRO A

350 bar

AREA DI

SPINTA

AREA

DI

RICHIAMO

VOLUME PER CICLO

QUOTE mm

KN

KN

cm2

cm2

cm3

A

B

C

E

F

G

BLF15

BLF30

BLF50

15,7

30,6

51,4

13,7

22,42

40,5

4,5

8,7

14,7

3,92

6,40

11,58

5,05

9,06

15,7

M45x1,5

M55x2

M65x2

22

32

40

M12

M16

M20

9

10

10

M8

M8

M10

33

40

46
