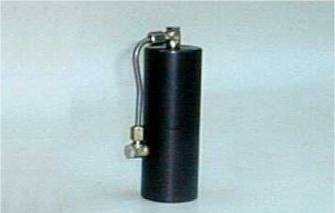

MOLTIPLICATORI DI PRESSIONE OLIO/OLIO

350 e 700 bar          7 – 238 cc.          rapporti da 2 a 9,8



  5 + 5 modelli MP2 e MP2A

  3 modeli MP4

Vengono usati ove si dispone già di un impianto idraulico per comandi oleodinamici, la cui pressione sia però ritenuta insufficiente per comandare efficacemente i dispositivi di bloccaggio. L'orientamento può essere a piacere, salvo sistemare opportunamente in posizione verticale il serbatoio di recupero dei mod. MP2.

I mod. MP4 trovano in particolare impiego per l'azionamento di cilindri con molle a tazza di bloccaggio slitte.



Le versioni MP4 e MP3A presentano, rispetto al mod. MP2, il vantaggio di non richiedere né il preriempimento manuale né il serbatoio di recupero e il relativo periodico riempimento. Quando vengono alimentati dispositivi a semplice effetto richiamati da molle leggere si deve far attenzione, in fase di ritorno, di mettere la bocca D a scarico libero.

Mod. a b c d e

MP4

MP2A

165

280

60

120

44

90

M6

M10

1/8

3/8



6

 Bocca di avanzamento

7

 Bocca di richiamo

8

 Bocca di utilizzo

 MODELLI DISPONIBILI

TIPO

FATTORI

DI

MOLTIPLICAZ.

PRESS. MASS.

in ENTRATA

bar

PRESS. MASS.

in USCITA

bar

CAPACITà

in USCITA

cm3

MP2A.2

MP2A.4

MP2A.6

MP2A.8

MP2A.10

2,04

4,00

6,25

7,71

9,77

172

175

112

91

72

350

700

700

700

700

238

121

78

63

50

MP4.2

MP4.4

MP4.6

2,04

4,00

6,25

172

175

112

350

700

700

21

10,8

6,9
