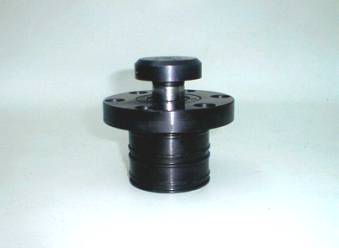

BLOCCAGGIO TRAENTE PER STAMPI    Mod. BSG

Sforzi 64 - 110 - 164 KN        Corsa mm 12





Adatti per bloccaggio di stampi con gole a T

3 modelli diversi

Sforzi da 64 - 110 - 164 KN

Corse W = 12 mm

Alimentazione in linea

Pressione max: 350 bar

[ 1 ] Bocca di alimentazione per bloccaggio

[ 2 ] Bocca di alimentazione per sbloccaggio



  MODELLI DISPONIBILI

TIPO

SFORZO

MASSIMO

KN

AREA

ATTIVA

cm2

QUOTE mm
a b c d e f g h i j k l

q

r

s

t
BSG06

64

18.4

 128 82 58 32 M24x1.5 65 1/8G 31 64 20 33 18 7,5 13 20 104
BSG11

110

 31,6 160 104 75 40 M30x1.5 74 1/4G 39 76 28 43 25 11 18 26 130
BSG16

164

 46,8 192 126 92 50 M36x1.5 95 1/4G 48 87 35 54 31 14 22 33 156
