CARTUCCE DI BLOCCAGGIO STAMPI    Mod. CBS

Sforzi 30 - 60 - 120 - 200 KN





Chiusura ed apertura a comando oleodinamico

Mantenimento del serraggio per azione meccanica

Di concezione semplice ed azione efficace

4 modelli base: da 30 KN a 200 KN

Sono cartucce oleodinamiche da incassare in masselli destinati al bloccaggio di stampi.

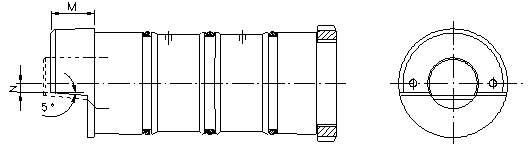

Operano per incastro muovendosi su un asse inclinato di 5° rispetto alla superficie di appoggio

ESECUZIONE BASE   Mod. CBSH***A

CON GUIDASTAMPO   Mod. CBSK***A



CON SENSORI ELETTRICI   Mod. CBSH***B (o CBSK***B)

MODELLI DISPONIBILI

TIPO

***H***A

***K***B

SFORZO

CORSA

W

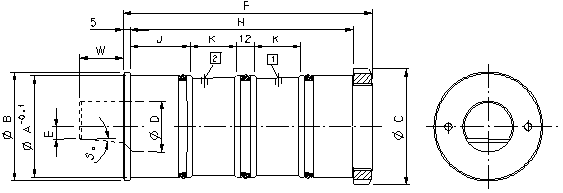

QUOTE mm

KN

mm

A

B

C

D

E

F

H

J

K

 M N

P

CBS*030

CBS*060

CBS*120

CBS*200

30

60

120

200

25

30

30

35

55

70

85

105

60

75

90

112

68

80

98

120

25

35

40

55

6,2

8,5

12,3

13,1

141

172

172

190

122

154

151

166

38

47

39

36

20

28

33

39

25

30

30

35

4,2

6,5

10,3

11,1

46

47

47

51

 (1) Alimentazione olio per bloccaggio  (2) Alimentazione olio per sbloccaggio  (3) N. 2 bocche G3/8" di uscita cavi elettrici.

 (4) Sensore elettrico di posizione AVANTI. Per l'eventuale regolazione togliere il tappo (5), allentare la vite (6), aggiustare la posizione del sensore e riavvitare DELICATAMENTE la vite.
SENSORI ELETTRICI: n. 2 di tipo A (Per caratteristiche vedi pagina specifica.). Uno ha la funzione di contatto chiuso a fine corsa indietro. L’altro ha la funzione di contatto aperto a fine corsa avanti.
PRESSIONE MAX: 75 bar LIMITE DI PORTATA: 4 l/min
