CILINDRI PER VITI A MARTELLO DIN787    Tipo BLT

Sforzi da 40 KN a 140 KN



4 modelli diversi: 40 - 60 - 100 - 140 KN

Adatti per essere utilizzati con viti a martello DIN787 e quindi per cave a T DIN650

  Trovano impiego per i bloccaggi di stampi, staffe e dispositivi vari

Flessibili ed efficaci

Pressione di riferimento: 350 bar

Pressione massima: 400 bar

Sono cilindri a semplice effetto e ritorno a molla con pistone forato e il foro filettato atto a ricevere in modo passante viti a martello o tiranti filettati. Hanno una base d'appoggio orientabile che si autoadatta e consente al cilindro di lavorare bene anche su staffe inclinate di ±4°. Consentono una rapida e flessibile trasformazione di bloccaggi meccanici su staffe e tiranti in bloccaggi oleodinamici praticamente senza richiedere modifiche alle attrezzature. Un anello autobloccante nel foro filettato fa mantenere la posizione regolata della vite a martello.

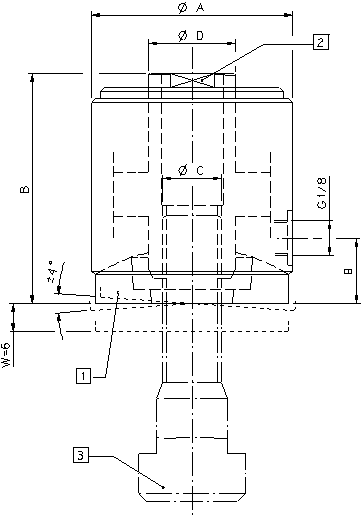

 ( 1 )Base orientabile a sede sferica magneticamente vincolata al cilindro. Adattabilità: ±4°

( 2 )Piani per chiave che consentono l’avvitamento del pistone sulla vite a martello senza scollegarlo o togliere la vite dalla sede a T

( 3 )Vite a martello secondo norme DIN787. Non compresa nella fornitura

MODELLI DISPONIBILI

TIPO

SFORZO

a 350 bar

kn

CORSA

W

mm

SEZIONE

cm2

VOLUME

QUOTE mm

cm3

A

B

C

D

E

BLT040

BLT060

BLT100

BLT140

39,8

61,6

101

143

6

11,38

17,60

28,86

40,80

7

11

17

24

55

65

85

100

66

72

82

92

M16

M20

M24

M30

24

28

35

45

20

22

23

25
