CILINDRI CON MOLLE A TAZZA CORSA CORTA

Adatti al bloccaggio di slitte



Semplice effetto

Bloccaggio meccanico

Sbloccaggio oleodinamico

I mod. BMD e BMC bloccano in spinta

I mod. CMT bloccano in tiro

Molle a diagramma sforzo/freccia quasi rettilineo

Siamo pronti a collaborare con costruttori di macchine per

studiare e realizzare dispositivi particolari.

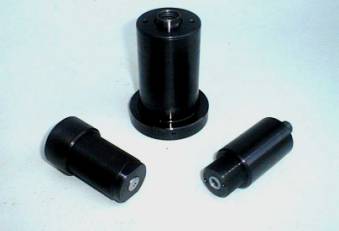

Sono cilindri che sfruttano la forza sviluppata da un pacco di molle a tazza compresse al punto voluto. Lo sbloccaggio avviene tramite l'azione idraulica che, costringendo le molle a comprimersi ancora di più, consente l'apertura. La corsa, lo sforzo delle molle e la pressione necessaria per bilanciarlo, sono fra loro direttamente proporzionali. Sono di corsa breve e trovano impiego nel bloccaggio di carrelli, slitte, tavole girevoli, teste

portafrese orientabili, contropunte, bloccaggio di utensili, bloccaggio di stampi, ecc

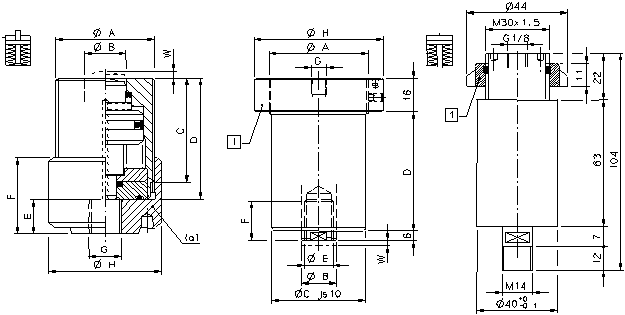

     Mod. BMD = completi

     Mod. BMC = privi del cappellotto (a)

     Mod. CMT (escluso CMT700)

        Mod. CMT700

( 1 ) Ghiera di appoggio regolabile

Massello per mod. BMC

MODELLI DISPONIBILI

TIPO

SFORZO NOM.

res. apertura

res.W = 0,5 mm

MAX SOLLECITAZIONE

apertura totale

SEZ.

OLIO

per

W=0,5

QUOTE mm

Gj”

GAS

Corsa W

Press.

Sforzo

A

B

C

D

E

F

H

kgf

KN

mm

bar

KN

cm2

cm3

BMDA30

BMDB30

530

1060

5,20

10,40

 1,35

 304(1)

608(2)

 8

16

2,63

0,13

 M30x1,5

 10

 38,5

48,5

45,5

54,5

 14,5

 29,5

 35

1/8”

1/4”

BMDA40

BMDB40

1358

2716

13,32

26,64

 1,68

 302(1)

604(2)

 18,45

36,90

6,12

0,31

 M40x1,5

14

52,5

70,5

 59,5

77,5

 14,5

 33,5

 48

 1/8”

1/4”

BMDA50

BMDB50

1911

4460

18,74

43,74

 1,42

 292(1)

680(2)

 28,08

65,52

9,64

0,48

 M50x1,5

 19

 49,5

69,5

 56,5

76,5

 14,5

 33,5

 58

1/8“

1/4“

CMT700

CMT1100A

CMT2500A

CMT5500A

CMT10000A

714

1280

2672

5720

11778

7,00

12,55

26,20

56,10

115,50

1,70

2,40

3,00

4,80

 6,00

 133(3)

138(3)

158(3)

140(3)

160(3)

8,52

15,40

30,88

61,50

125,60

7,07

11,34

19,63

44,18

78,54

0,35

0,57

1,00

2,21

3,93

 -

M47x1,5

M63x1,5

M88x1,5

M117x1,5

 -

18

22

35

45

-

44

59,5

84,5

113,5

 -

71

94

110

150

-

M14

M18

M27x2

M36x3

-

20

25

35

42

-

66

82

107

136

-

1/8”

1/8”

1/8”

1/8”

(1) Pressione massima 350 bar       (2) Pressione massima 700 bar       (3) Freccia molle al 75% senza battuta. Non superare.
