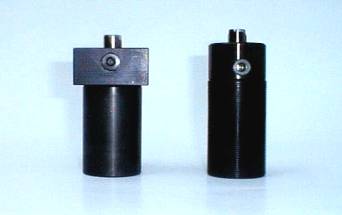

CILINDRI CON MOLLE
A TAZZA CORSA LUNGA adatti al
bloccaggio di pezzi |
 |
|
Sono cilindri a corsa relativamente lunga e quindi adatti al bloccaggio di pezzi in lavorazione. Come condizione nominale di lavoro č stata indicata quella per cui le molle assumono uno schiacciamento pari al 50% del totale. Se si sceglie un'altra condizione di bloccaggio (per disporre di una maggior corsa di apertura o di maggior sforzo) si puņ calcolare lo sforzo considerandolo in proporzione diretta alla corsa. I loro valori massimi sono riportati nella tabella alla posizione di "stelo tutto dentro", dove per corsa si intende W+precarica. I modelli BMB sono dotati di 2 bocche d'olio: una per l'entrata e l'altra per alimentare altri cilindri.
|
Modello BMA
Modello BMB |
|
MODELLI DISPONIBILI
|
TIPO |
POSIZ.
BLOCC. NOMIN. FRECCIA MOLLE 50% |
SEZIONE |
STELO
TUTTO DENTRO FRECCIA MOLLE 75% |
OLIO PER W=2,5 |
QUOTE in mm |
||||||||||
|
SFORZO |
RESIDUO
W SBLOC. |
CORSA
W +PRECARICA |
PRESS. MIN. |
SFORZO |
A |
B |
C |
D |
E |
F |
H |
||||
|
kgf |
KN |
mm |
cm2 |
mm |
bar |
KN |
|||||||||
|
BMA4152 BMA4153 |
560 841 |
5,50 8,25 |
2,25 |
5,94 |
6,25 + 0,5 |
135 202 |
7,98 11,97 |
1,5 |
M40x1,5 |
106 128 |
12 |
M8 |
20 |
M6 |
25 |
|
BMA5122 BMA5123 |
875 1312 |
8,58 12,87 |
2,25 |
9,33 |
6,25 + 0,5 |
132 198 |
12,30 18,45 |
2,3 |
M50x1,5 |
110 134 |
16 |
M10 |
20 |
M8 |
35 |
|
BMA6102 BMA6103 |
1330 1994 |
13,04 19,56 |
2,35 |
13,48 |
6,60 + 0,5 |
139 208 |
18,72 28,08 |
3,4 |
M60x2 |
117 142 |
20 |
M14 |
30 |
M8 |
40 |
|
BMB4152 BMB4153 |
560 841 |
5,50 8,25 |
2,25 |
7,95 |
6,25 + 0,5 |
101 151 |
7,98 11,97 |
2,0 |
40 |
100 122 |
12 |
50 |
23 |
7 |
36 |
|
BMB5122 BMB5123 |
875 1312 |
8,58 12,87 |
2,25 |
11,84 |
6,25 + 0,5 |
104 158 |
12,30 18,45 |
3,0 |
50 |
105 129 |
16 |
60 |
23 |
7 |
43 |
|
BMB6102 BMB6103 |
1330 1994 |
13,04 19,56 |
2,35 |
17,29 |
6,60 + 0,5 |
108 162 |
18,72 28,08 |
4,3 |
60 |
107 132 |
20 |
70 |
21 |
9 |
52 |
|
|
