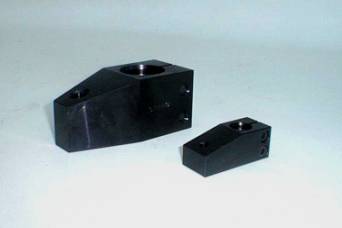

STAFFE PER CILINDRI BR**



  La staffa può essere montata e fissata con il cilindro già ancorato all’attrezzatura

Non richiede l’uso della morsa per il fissaggio della staffa

     Diamo le quote dimensionali delle staffe destinate ai cilindri BRA e BRB per consentire, all’occorrenza, l’esecuzione di staffe speciali.





 MODELLI DISPONIBILI

TIPO

STAFFA

A

B

C

D

E (2)

F

G

H

L

M

Q

T

U

V

(1)

K

STBR36

7

7

14

16

40

M8

6,7

11

3

M6

30

22,2

18

1

29

STBR48

9

8

15

25

50

M10

9

14

3

M8

40

25

27

1,1

32

STBR80

13

14

28

38

70

M10

13

19

3

M12

60

48,4

41,2

1,6

60

(1)  Raggio                  (2)  Quota riferita a staffe standard



ATTENZIONE

Col variare della quota E è necessario variare la pressione massima di esercizio, e di conseguenza anche la forza F (kN) e la portata, come riportato nei seguenti diagrammi:

Q max = da 0,5 a 0,2 l/min

Portata decrescente all’aumentare della quota E.

Q max = da 1 a 0,5 l/min

Portata decrescente all’aumentare della quota E.

Q max = da 4 a 2 l/min

Portata decrescente all’aumentare della quota E.

LEGENDA:   P = pressione di bloccaggio              F = forza di bloccaggio                       Q = portata massima
