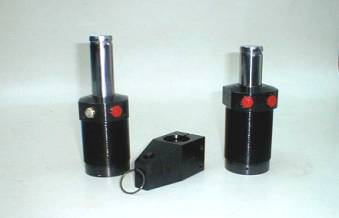

CILINDRI A STAFFA ROTANTE

350 bar     Sforzi utili da 8 a 32 KN     Corse utili da 12 a 35 mm.



Modelli BRA a semplice effetto e ritorno a molla

Modelli BRB per comando a doppio effetto

Ogni modello 2 versioni:
“R” =     rotazione oraria di bloccaggio ed antioraria di sbloccaggio;

     “L” =     rotazioni invertite rispetto ad “R”

Posizione angolare della staffa regolabile a piacere



I modelli BRA sono dei cilindri idraulici a semplice effetto con azione in tiro e ritorno a molla. Nel primo tratto della corsa di chiusura la staffa effettua, per avvitamento, anche una rotazione di 90° (±3°), poi prosegue la corsa di bloccaggio senza movimenti angolari.

I modelli BRB si differenziano solo perché il ritorno è comandato a olio.





ATTENZIONE

Per impedire il danneggiamento del meccanismo di rotazione è importante che la staffa non subisca spinte laterali od ostacoli alla rotazione, né che il bloccaggio avvenga nel tratto di avvitamento.

La portata massima consentita in chiusura è di 1 l/min. per i mod. BR*48; 4 l/min. per i mod. BR*80. In apertura è consentita una portata doppia.



Per i dettagli sulle STAFFE SPECIALI vedere la pagina specifica.



N.B.:  nei modelli BRA**R la bocca (A) è tappata con un

           silenziatore a pastiglia



1 Bocca olio di spinta
2 Bocca olio di richiamo

MODELLI DISPONIBILI

TIPO

SFORZO

MASSIMO

CORSA

W

SEZ.

TIRO

VOLUME

OLIO

QUOTE mm

Gj”



GAS

TEOR.

(2)

UTILE

(3)

 TOTALE

DIRITTA

 TIRO

SPINTA

KN (4)

mm

cm2

cm3

 A B C D E F H K M N O P Q

S

BRA48R/1

BRB48AR/1

BRB48BR/1

10,9

8

22

22

35

12

12

25

3,13

6,9

6,9

10,9

-

17,6

28,1

M48x1,5

97

97

110

3

25

50

M10

11

32

48

66

66

79

32

64

40

55

1/8

BRA80R/1

BRB80AR/1

BRB80BR/1

43,4

32

34

34

49

20

20

35

12,4

24,8

24,8

69,2

-

80,7

116,3

M80x2

130

130

145

3

38

70

M16

15

60

80

95

95

110

55

90

60

86,5

1/8

(1)  Indicata solo la versione “R”; se si desidera la versione “L”, sostituire l’ultima R con L.  Es.: BRB36L.
 Se si desiderano senza la staffa aggiungere Z.  Es.: BRB36RZ oppure BRB36LZ

(2)  In asse al cilindro a 350 bar.

(3)  Alla punteria, con staffa di serie, a 350 bar.                                                                                (4)  Kgf = KN x 102
