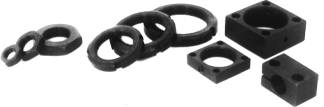

ACCESSORI per CILINDRI FILETTATI |
|
|
|
|
DISEGNO COSTRUTTIVO |
TIPO |
Q U O T E in mm. |
||||||
| A | B | C | D | E | F | G | ||
|
DA14x1,5 DA20x1,5 DA30x1,5 |
M14x1,5 M20x1,5 M30x1,5 |
8 9 12 |
22 30 46 |
|
|
|
|
|
GH36x1,5 GH40x1,5 GH48x1,5 GH50x1,5 GH60x2 GH70x2 GH80x2 GH95x2 |
M36x1,5 M40x1,5 M48x1,5 M50x1,5 M60x2 M70x2 M80x2 M95x2 |
8 9 10 11 11 12 15 17 |
52 58 65 70 80 92 105 125 |
|
|
|
|
|
BA14x1,5 BA20x1,5 BA30x1,5 |
M14x1,5 M20x1,5 M30x1,5 |
25 30 40 |
20 25 40 |
40 45 64 |
6,5 6,5 10,5 |
8 10 15 |
26 30 44 |
|
FL36x1,5 FL40x1,5 FL48x1,5 FL50x1,5 FL60x2 FL80x2 |
M36x1,5 M40x1,5 M48x1,5 M50x1,5 M60x2 M80x2 |
12 15 25 25 25 30 |
45 55 60 70 75 100 |
36 40 44,4 50 55 75 |
6,5 8,5 8,5 10,5 10,5 16,5 |
|
|
|
|
