PASTIGLIE DI BLOCCAGGIO OLEODINAMICO    Tipo PD

250 bar        sforzi da 5 a 70 KN           Diametri da 16 a 60 mm.

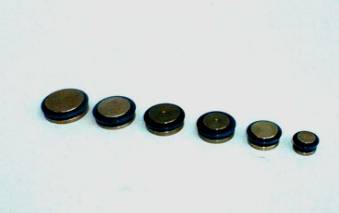

10 diverse misure standard in bronzo duro

Ideali per bloccaggio di slitte

Alloggiabili in sedi facili da eseguire

Facili da montare

Ingombri ridotti

Nessuna usura per attrito

Pressione massima: 250 bar

Tenuta perfetta
Vengono di solito impiegate su carrelli di slitte. Sono efficaci, di elevato rendimento, di risposta immediata. Scaricata la pressione consentono scorrimenti a bassissimo attrito.

TIPO

PD16

 PD22 PD26 PD28 PD30 PD32 PD35 PD42 PD45 PD60

KN a

250 bar

 5 9,5 13,2 15,4 17,6 20,1 24 34,6 39,7 70,6
sez.cm2 2 3,8 5,3 6,1 7 8 9,6 13,8 15,9 28
Ø D 16 22 26 28 30 32 35 42 45 60

LE SEDI



Le sedi vanno eseguite facendo solo attenzione alla tolleranza sul diametro ed alla rugosità della superficie cilindrica.

IL MONTAGGIO

Nel montaggio si consiglia di avvalersi di una bussola come quella illustrata, centrarsi sull'alloggiamento sfruttando lo smusso, lubrificare la pastiglia, imboccarla delicatamente nella bussola e spingerla poi avvalendosi di un punzone, che andando in guida sul diametro della bussola, inserisca la pastiglia nella sede con il piano perpendicolare all'asse della sede stessa.

ESEMPI DI INSTALLAZIONE
