PUNTALI DI SOSTEGNO AUTOLIVELLANTI

Sostegno 10 o 15 KN       Corse 12 o 13 mm.

Comando a semplice effetto

Attivi in presenza della pressione idraulica

2 modelli concettualmente diversi

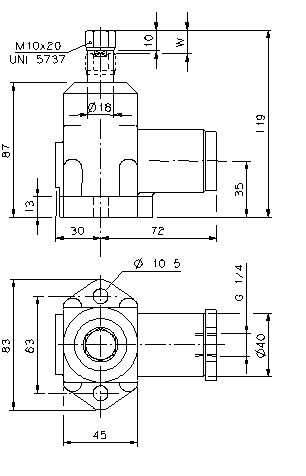

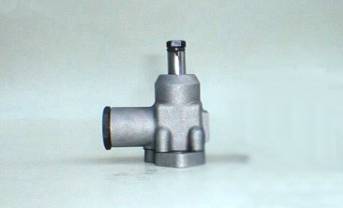

Modello US100

è un irrigiditore con frizione a lamelle su cui agisce un cilindro idraulico. In assenza di pressione lo stelo è spinto fuori da una leggera molla e viene fatto in parte rientrare dal peso del pezzo alla cui conformazione si adatta. All’arrivo della pressione si blocca senza esercitare alcuno sforzo, ma reagendo a quello esterno.

Modello US001

è un irrigiditore con pinza idraulica di bloccaggio stelo. Con l’arrivo della pressione lo stelo fuoriesce, si appoggia leggermente al pezzo e ivi si blocca senza esercitare sforzo, ma reagendo a quello esterno. Si presta ad applicazioni orizzontali e contrapposte poiché, rientrando, lascia libero lo spazio per il caricamento del pezzo.

TIPO

SFORZO MASSIMO

di sostentamento

CORSA

W

PRESSIONE

ESERCIZIO

PRESSIONE

MASSIMA

CONSUMO

OLIO

kgf

KN

mm

bar

bar

cm³

US100

1529

15

13

210

350

0,8

US001

1020

10

12

210

350

4
