STAFFA ROTANTE a SCOMPARSA    mod. BRH1

Sforzo utile 16 KN       Corsa 67 mm.



A triplo effetto

  Rotazione di 90°, senza avvitamento, a comando indipendente

2 modelli diversi

  Staffe registrabili su 360°

 A richiesta esecuzioni speciali per sforzo, corsa, ancoraggi.



Sono cilindri di bloccaggio a staffa rotante con corsa lunga e con comandi separati di movimento assiale e di rotazione.

Possono essere installati in modo che la staffa abbia a ritirarsi sotto il piano di lavoro e lasci libero il medesimo per il carico/scarico pezzi o per la lavorazione di una superficie per volta.

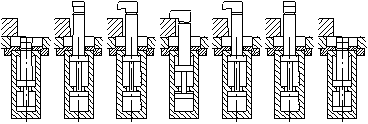

SEQUENZA DI FUNZIONAMENTO

BOCCHE

OLIO

(1)

RIPOSO

CICLO DI CHIUSURA

CICLO DI APERTURA

A

B

C

-

-

-

+

-

-

-

-

+

-

+

+

+

-

-

-

+

-

(1) in pressione = +            in scarico = -

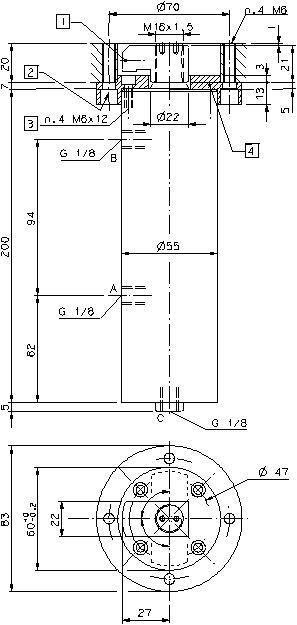

  SCHEMA SUGGERITO

(1) Vite di blocco staffa su stelo  (2) Sede per vite a testa cava M6

(3) Posizione falsa

(4) Flangia di ancoraggio, fornita con il cilindro, che può essere tolta qualora risulti più facile il fissaggio utilizzando i fori M6 di cui a richiamo 3



CARATTERISTICHE TECNICHE

Pressione max.: alle bocche A e C = 50 bar; alla bocca B = 350 bar Portata max: 4 litri al minuto

TIPO

SFORZO MASSIMO

CORSA

W

mm

SPESS.

BLOCC.

K

mm

AREA

ATTIVA

cm2

VOLUME OLIO

ROTAZ.

DX

ROTAZ.

SX

IN

ASSE

KN

UTILE

KN

USCITA

cm3

RIENTRO

cm3

ROTAZIONE

cm3

BRH1R BRH1L 20,37 16 67 50 5,82 65 39 12
