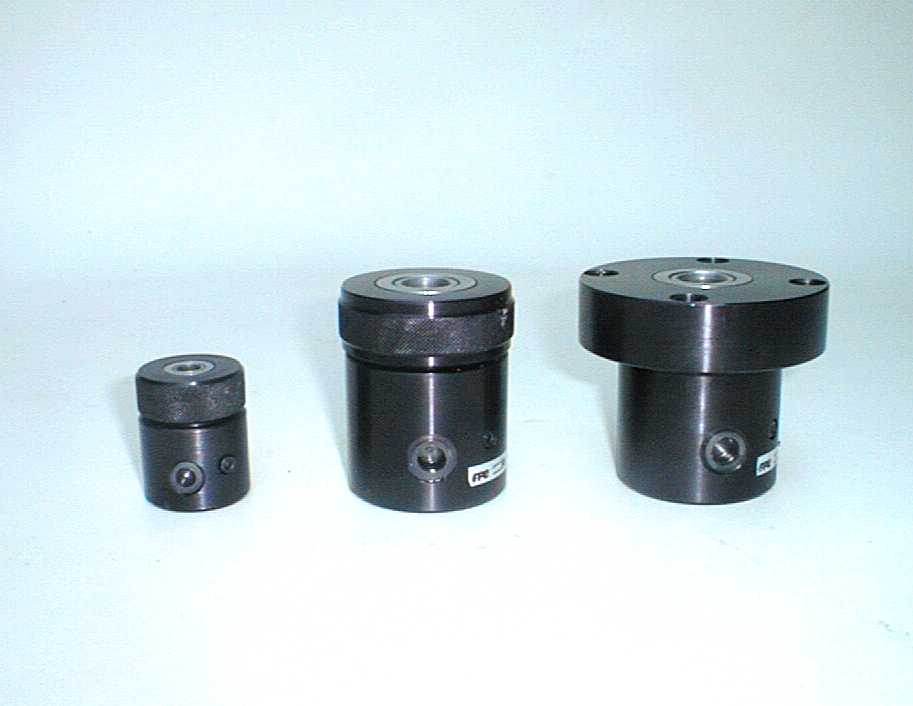

CILINDRI A PISTONE CAVO   mod.  BLJ - BLK

350 bar     Sforzi da 16 a 44,7 KN     Corse da 6 a 30 mm.



4 modelli BLJ con canotto centrale fisso

3 modelli BLK con canotto centrale fisso e flangia

Pistone forato per il montaggio di accessori

Semplice effetto con ritorno a molla



Sono cilindri a semplice effetto e vengono utilizzati nelle applicazioni dove sia necessario sostituire il bloccaggio manuale con uno oleodinamico. Lavorano normalmente in spinta; consentono però l’alloggiamento assiale di un tirante tramite il quale l’azione di spinta viene a trasformarsi in traente. Il pezzo da lavorare può essere bloccato idraulicamente utilizzando un tirante per il bloccaggio attraverso il foro del cilindro. Questi cilindri possono essere anche utilizzati in operazioni di pressatura, punzonatura e graffatura.

I modelli BLK sono come i BLJ, ma con flangia di fissaggio. I modelli BLJ possono essere fissati lasciandoli ancorati al tirante.

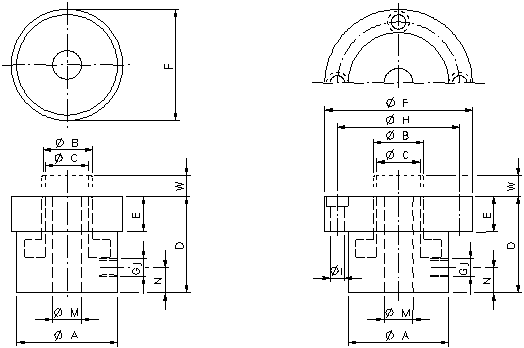

                                          Mod. BLJ                                                                 Mod. BLK



MODELLI DISPONIBILI

TIPO

SFORZO

MASSIMO

CORSA

W

AREA

ATTIVA

VOLUME

OLIO

QUOTE mm

Gj”



GAS

Tonn.

KN

mm

cm2

cm3

A

B

C

D

E

F

H

I

M

N
BLJ18

1,84

 16,06

6,35

5,16

3,3

 41,3 19 12,7 51,6 16,5 41,3 - - 8,3 14,3 1/8

BLJ45A

BLJ45B

BLJ45C

4,55

44,69

7,87

15,75

30,10

12,77

10,5

20,5

48,7

 63,5 38,1 25,4

54,8

81,8

108

 25,4 66,7 - - 17,4

11,1

22,2

19

 1/4

BLK45A

BLK45B

BLK45C

4,55

44,69

7,87

15,75

30,10

12,77

10,5

20,5

48,7

 63,5 38,1 25,4

54,8

81,8

108

 25,4 95,2 78,8 8,7 17,4

11,1

22,2

19

 1/4
