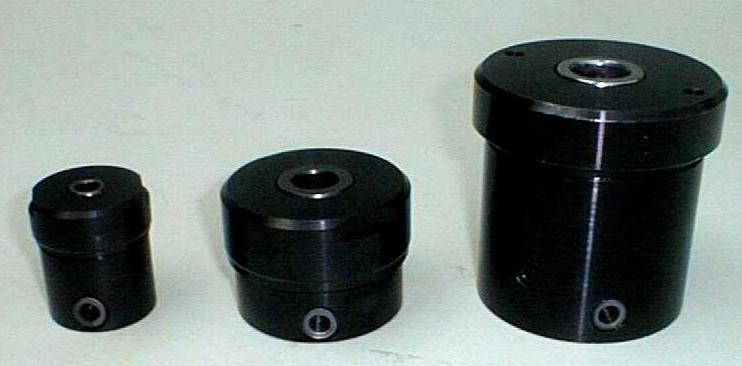

CILINDRI A PISTONE CAVO

350 bar     Sforzi da 19,4 a 111,5 KN     Corse da 6,35 a 12,7 mm.



5 modelli a canotto mobile

Pistone forato per il montaggio di accessori

Semplice effetto con ritorno a molla

Sono cilindri a semplice effetto e vengono utilizzati nelle applicazioni dove sia necessario sostituire il bloccaggio manuale con uno oleodinamico. Lavorano normalmente in spinta; consentono però l’alloggiamento assiale di un tirante tramite il quale l’azione di spinta viene a trasformarsi in traente. Il pezzo da lavorare può essere bloccato idraulicamente utilizzando un tirante per il bloccaggio attraverso il foro del cilindro. Questi cilindri possono essere anche utilizzati in operazioni di pressatura, punzonatura e graffatura.

Il fissaggio dei cilindri può avvenire utilizzando i due fori filettati nella parte posteriore, oppure lasciandoli ancorati al tirante.

MODELLI DISPONIBILI

TIPO

SFORZO

MASSIMO

CORSA

W

AREA

ATTIVA

VOLUME

OLIO

QUOTE mm

Gj”



GAS

Tonn.

KN

mm

cm2

cm3

A

B

C

D

E

F

H

I

L

N

OE12932A

1,98

19,42

6,35

5,55

3,5

41,3 14,3 8,3 50 17 44,5 31,7 M6 9,5 8,7 1/8

OE12907A

OE12908A

6,37

62,54

6,35

12,70

17,87

11,3

22,6

63,5 28,5 16,5

50

91,7

28 70 44,4 M10 9,5

9

11

1/8

OE12910A

OE12909A

11,37

111,54

6,35

12,70

31,87

20,3

40,5

79 31,8 20,5

59,5

88,8

20,5 88,9 54 M10 9,5 11 1/8
